霓虹驅動器製作

說到霓虹驅動器製作，其實目前KCC本身也還沒實際做過霓虹驅動器，因為材料的取得上，那個高壓線圈會是個困難。但在此仍提供詳細電路資訊給有能力的高手們。我則只是參考此電路圖，把前端的觸控調整器做出來而已（可以接在台製驅動器上，讓它升級為和美製驅動器一樣的功能喔！）。

目前提供電路設計圖的網站有兩個：

1.Information Unlimited 的 Build Your Own Fire Saber With A Touch Resistant Controller

2.LightSaber PROP Replicas 的 Building Your Own Plasma Driver

而其中IU (Information Unlimited)的PFS90A 就是團購資訊中的美製驅動器(代碼：DA)。但這款驅動器的電路設計圖IU並沒公開，但原理相同，你可以參考LightSaber PROP Replicas的電路做出來。

需要特別注意的是，這兩份電路設計圖其實一模一樣，也因此你可以發現IU提供的圖有明顯的錯誤，它的R3電阻竟然直接接到電源正極 -_- 絕對... 絕對是故意的... 這個錯誤會讓照著做的人，做完之後完全不會動，真是佩服它這個錯誤啊∼

那為什麼還要去download它的設計圖呢？因為它的圖比較清楚 :)  就是這樣，所以兩份都要下載來看喔。

光劍觸控伸縮調整器

而KCC所製作的觸控調整器，其實就是這份電路圖的前半段電路，利用電晶體的特性，達成以皮膚接觸程度來控制給予電壓、電流高低，進而造成霓虹燈管自由伸縮的效果。

做出來成品如下圖：

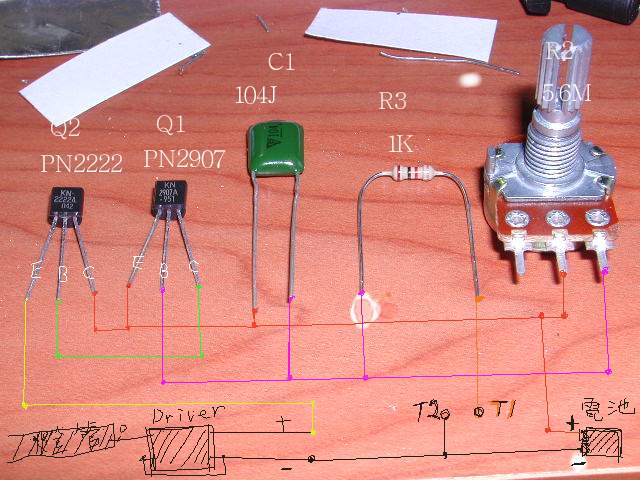

KCC實在希望大家能實作一下這個簡單的電路，因此特地製作了以下的連連看圖，一共只有五個零件，先到電子材料行請店員幫你找齊這五個零件：

Q1: PN2907    Q2: PN2222    C1: 104J (0.1mfd 50v)    R3: 1K Ohms 1/4W    R2: 5.6M半可調式電阻

以上的零件非常好買，其中R2真正的樣子應該是上圖中那個紅色的零件，而非下圖中那個大大的可變電阻，若店裡找不到5.6M這麼大的半可調式電阻，找最接近的就可以了，因為我實驗發現台灣潮溼，反而要用小一點的電阻才有效果，否則皮膚隨便一碰就全亮，實在是沒有觸控調整的感覺喔。另外還要記得買一小塊電路板（全都是洞，沒有線的）回來剪，剪成2cm x 2cm 大小就可以開始玩連連看了。

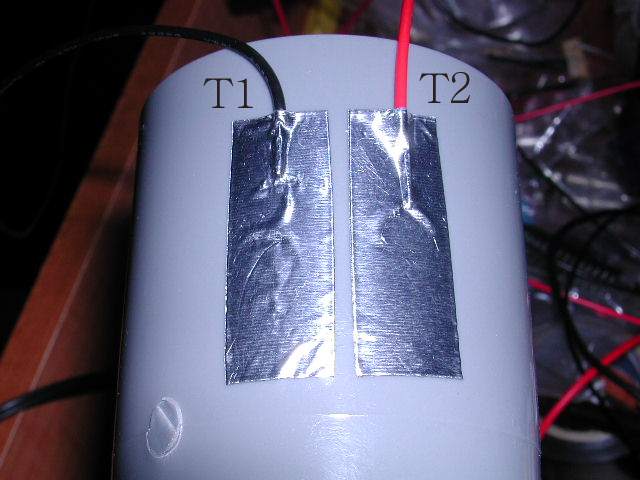

依照上圖的連連看把各零件接腳焊在一起，焊完之後T1和T2依照下圖範例接出來，使用鋁貼布在絕緣表面上把兩條線黏起來，再來接上電源後，用你的大拇指按按看...:) 嗯∼是不是可以隨心所欲的控制長度和亮度呀！

恭喜你！完成了這個好用的電路囉∼它不只可以運用在Plasma Driver上，也可以用在EL冷光驅動器上喔！

簡易類比光劍伸縮器

原簡易類比光劍伸縮器由於有耐用度問題，不鼓勵同好使用此法，故已刪除，請愛用LM317改裝法，為目前之最佳伸縮改裝法。

後註：

網友TEMJIN提供了一個好點子，請看原文：

----

----

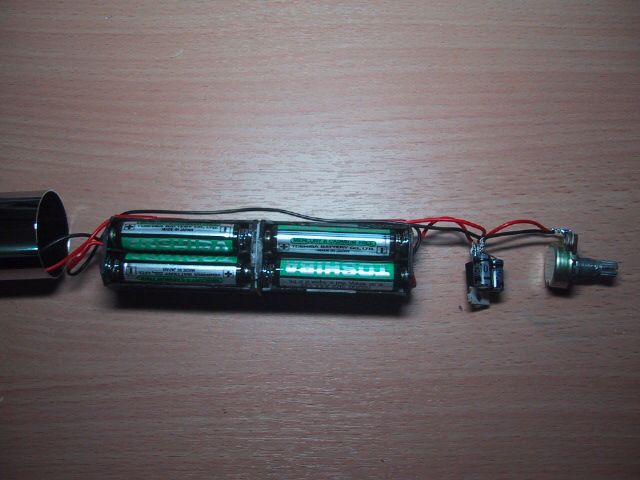

這個好點子就是說，保留原來的按壓開關，但在尾蓋部份加上可變電阻（建議使用100 Ohms或250 Ohms），於是尾蓋本身就變成伸縮調節器了，這樣也不須額外改裝可變電阻為"附開關可變電阻"喔！而TEMJIN的光劍也已改裝了4號電池 X 8，讚喔！

--------------

網友TEMJIN繼上次的好點子後，再次與大家分享很棒的伸縮控制器，原文如下：

----------

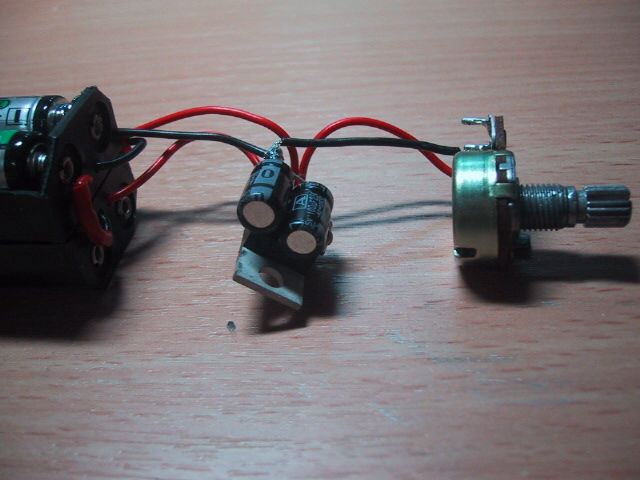

再補充幾張圖：

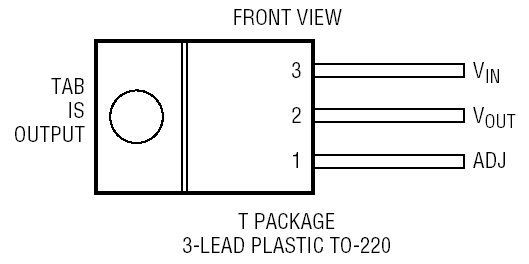

自動計算LM317電阻與輸出電壓的網站：LM317 Design
（因為原設計之電阻值用於輸出12V之風扇，光劍驅動器使用的電壓大致上也差不多，介於5V-18V之間，但依據你的輸入電壓（未改裝為18V，改裝後為12V）會有一些差異。因此重新計算後，若R1使用200 Ohms，則R2可變電阻需能調整600 Ohms到2680 Ohms之間，而實際上2K VR的範圍值還蠻適用的啦 ^^）

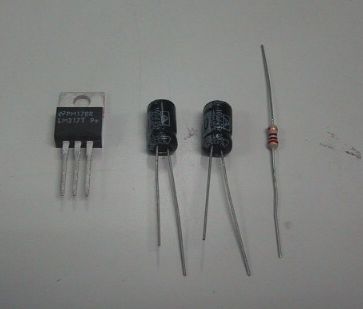

上圖中，R1=200 Ohms，R2=2K VR，兩側電容可換成100u 25V
等我把零件買回來再來製作連連看教學好了。

或是有興趣者還是可以使用最上面的觸控式伸縮控制器，再接上一組虛擬電阻（電容並聯電阻），就成為數位伸縮控制器了（開關一按，會自動以你設定的速度伸長，關掉時也會依設定漸減），詳情與設計請download連結說明。
