光劍伸縮控制器

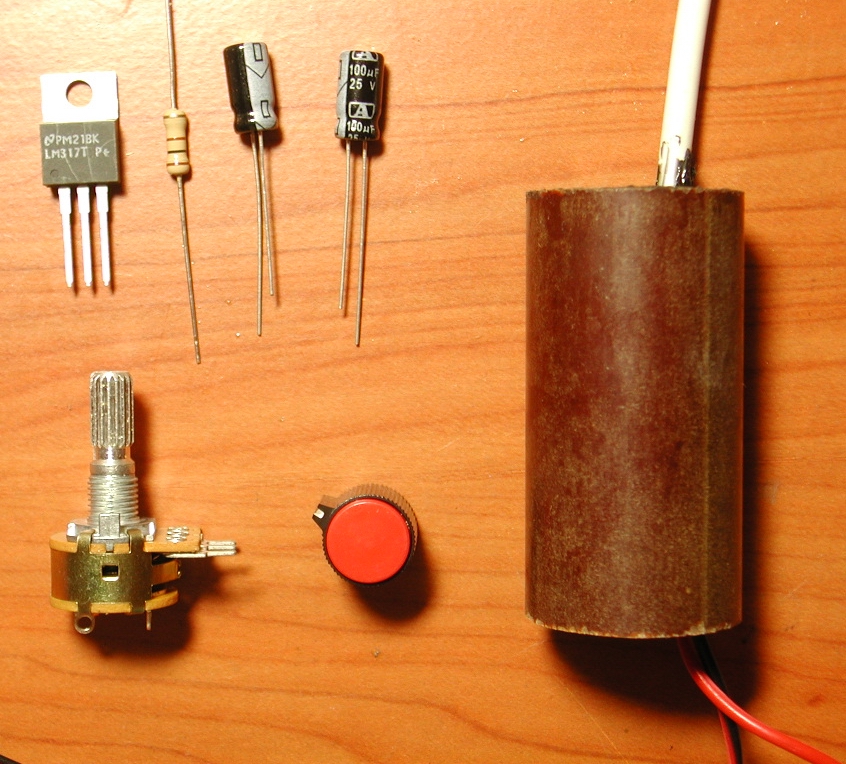

首先到電子材料行購買以下零件（都是很常見的材料）：

LM317(TO-220封裝) x 1
100u 25V 電容 x 2
100 歐姆 電阻 x 1
1K 歐姆 附開關可變電阻(16Φ) x 1（記得順便要墊片以及螺帽）
旋轉調鈕 x 1

ps.墊片請購買合適的，大部分的改裝者應購買外圓超過12mm（SH上打的洞），內圓=7mm的墊片。若買不到合適的，也可考慮購買兩個規格的墊片重疊來符合要求。

要改裝伸縮控制器，則你必須將原來的劍柄拆開，最好也順便改裝為4號電池座。

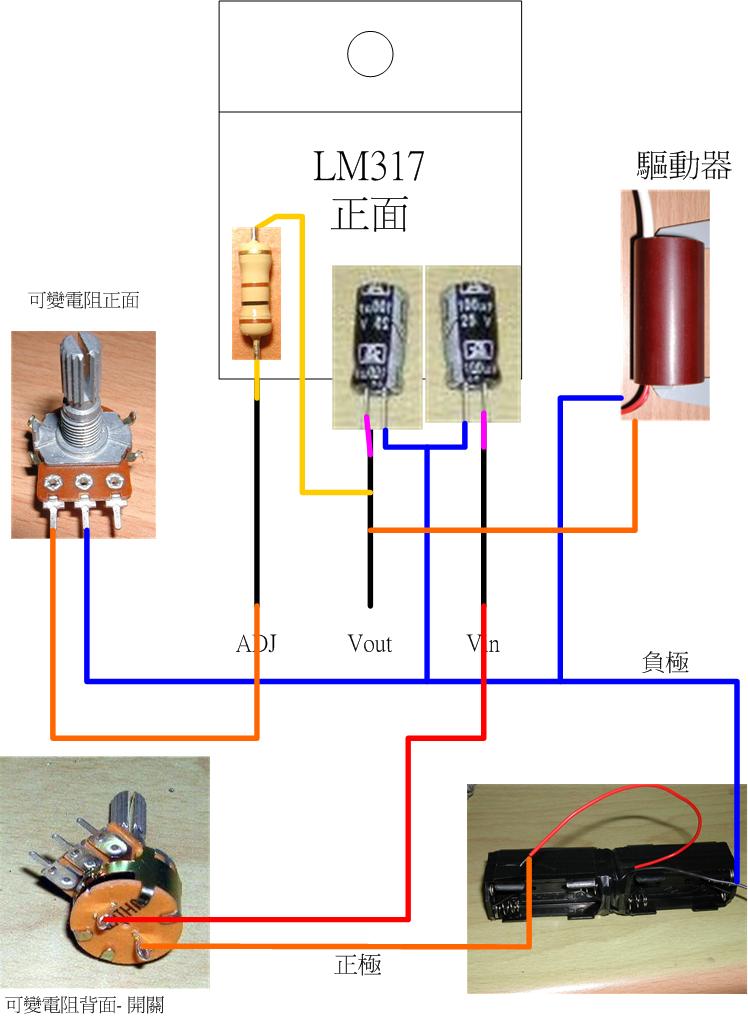

接著照下圖將零件一一焊好：

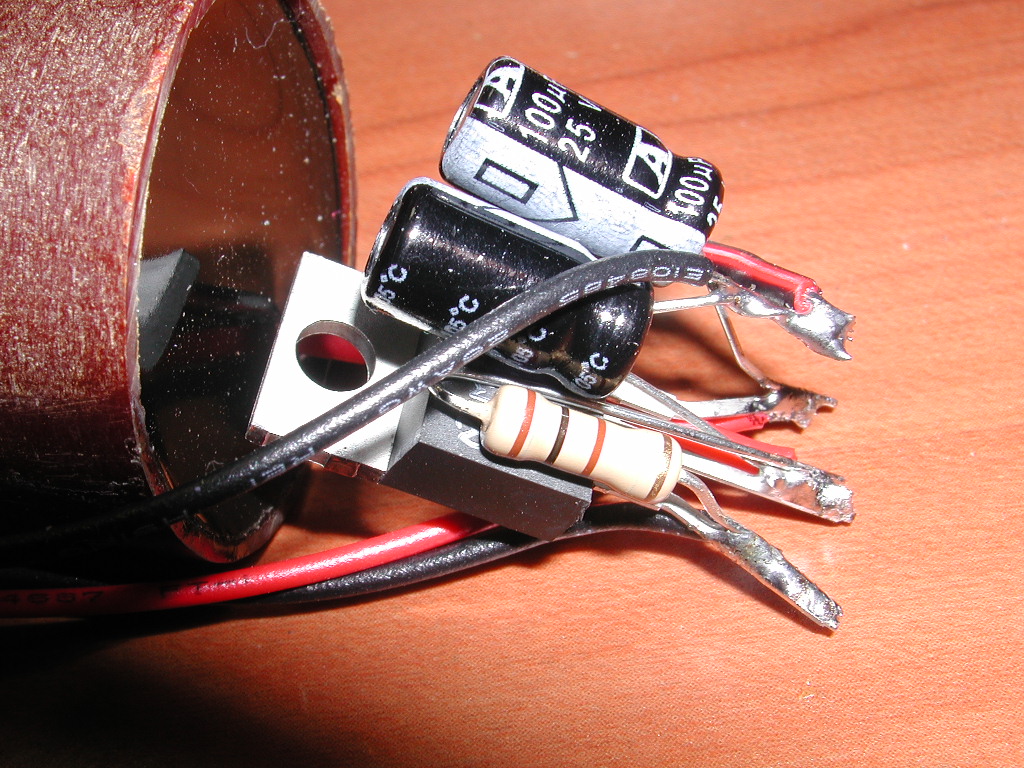

完成後如下圖：

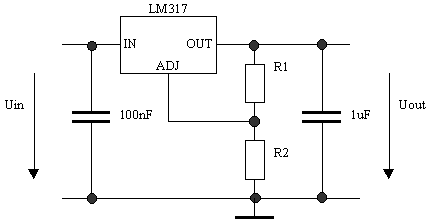

若是不喜歡看上圖的傻瓜連線法，也可以參考下圖的電路圖，其中R1=100歐姆電阻，R2=可變電阻，兩個電容都是100uF，LM317正面觀時，腳位由左至右依序是ADJ、Vout、Vin。
　

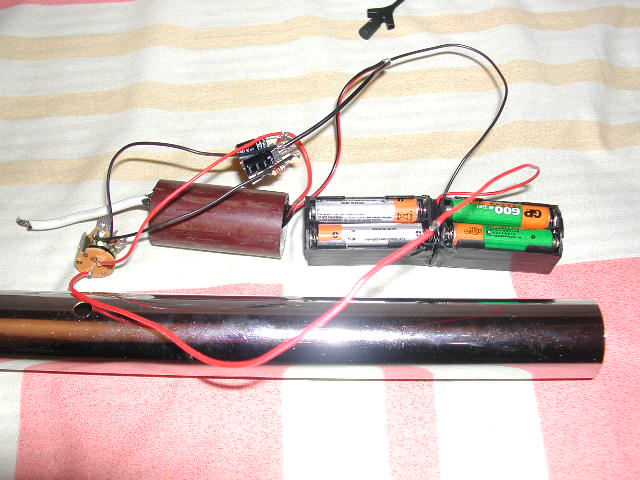

接線時，記得量取適當長度，其配置大致如下圖，可變電阻置於驅動器之前，記得用墊片和螺帽將它鎖緊在劍柄的開孔上，電壓控制器本體則是放在驅動器與電池座之間的，電池座和控制器之間的電源線長度需預留足夠長度，才能在換電池時將電池座拉出。 控制器完成後，記得用絕緣膠布將所有的腳位盡量的包起來，才不會因為受到擠壓而造成短路。
