自製螢光色管光劍 - Project 4
在完成 Project 3以後，我的努力主要放在製作驅動變壓器上，電路本身並不複雜，但核心--高壓線圈卻是不可能買到的東西，必須依照電路設計、輸入電壓、輸出電壓、電流、頻率...等等因素來訂製。光是上面這句話的體認，我花了兩個月的時間跑了我知道的所有電子材料行，買了現成可買到的所有變壓線圈回來研究，才決定改走其他方法。這當中最接近的一顆變壓線圈非常小，可以點亮30W的燈管，但是不太亮，主要也是太小顆了，採用的是很細的漆包線，以致於無法提供大電流。而螢光色管需要提供3A的電流才能放出令人滿意的輝度。
經過這些失敗的嘗試，卻也學了不少關於變壓線圈的原理與構造，於是決定了兩個路線：
1.花錢定做
2.自己手工製作
我首先嘗試了定做這條路線，在找到一家專業的變壓線圈製造公司後，與它接洽並告知要打樣（打樣就是下大訂單前的樣本試做），在一陣"斡旋"後終於現場開始製作了，我將隨身攜帶的電路圖拿出來用筆很快地算了一下，並告知所需的規格，在經過三個小時的努力後（想像不到吧？即使用機器+手工做一顆線圈竟然也花了這麼久的時間，其實是做壞了兩顆，因為我告知的線徑和圈數不太對，機器繞到後來竟然超出了線圈架，真是不好意思哪 :D 後來在將線徑打了折扣後才能放的下我要求的Size)，我的高壓線圈就完成了，然後... 我的荷包也空了 ><~
很高興地拿了回家與早已完成的電路一接... Oh.. 亮了... 但是... 怪怪的，用電表一量，電壓竟高達一千伏特，哎哎，沒想到隨手一算的數據竟然錯的離譜，而線徑打折扣的結果也使得輸出電流不夠大。雖然如此，這些數據卻是非常寶貴的參考資料。
於是我展開了手工製作之路，在經過仔細的計算，與之前數據的比對之後，我小心翼翼的繞了自己的第一顆線圈，Size不但令我自己滿意，更意外的是，竟然一次就成功了，看著螢光色管綻放著豔麗的超高輝度，20個小時的辛苦果然沒有白費。

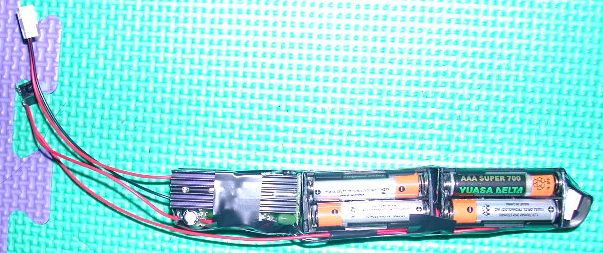

上圖即為完成後的電路，首次加上了散熱片，可惜的是散熱片體積過大，無法放入30mm的劍柄，放入38mm的劍柄則完全沒問題。考慮到我從未做過一個可以放入30mm劍柄的驅動器，嗯∼下個電路就把散熱片拿掉，來配合一下新的高壓線圈吧！

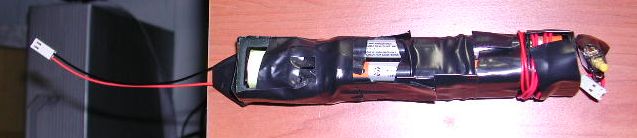

上面兩張圖是此次製作的電路與前一版電路的比較。大致上一樣，新的電路多安裝了散熱片，並採用了自製的變壓線圈，這對KCC來講可是意義非凡喔∼
此次製作的電路預定裝在新購入的MPP裡，等完成後再將圖補上。
有了此次成功的數據，我相信花錢定做變壓線圈也不會再失敗了，但是∼我可能暫時不會去訂做了，原因嘛∼請自己猜囉！
嗯∼有參加劍聚的同好，相信都看到完成品了，如下圖：
和以往不同的是，我終於找到30W的色管了（如上圖），長度為90公分，比標準長度的98公分只短一些些，而且很方便攜帶，真是太完美了。
2002'10'04' KCC
