自製螢光色管光劍 - Project 1
準備材料：
劍柄部份：
不鏽鋼管（鋁管、鐵管都可）x 1 （長度300mm，直徑45mm）：約一百元上下
管蓋 x 1：數十元
光刃部份：
色管40W x 1：一百多元
電路部份：
直流日光燈組 x 1：約六百元
細漆包線約兩公尺： 1元
30公分左右的線材，焊接接線用：5元
三號電池座：(四入) x 2 ＋ (一入) x 2 = 10入：約25元
開關 x 1：3元
電池：AA高容量(1600mah)充電電池 x 10
準備工具：
烙鐵+焊錫
電鑽
透明膠帶
黑色絕緣膠帶
沙紙一小張
材料購買指南：
說真的，這把原型我沒跑很多地方尋找材料，因此很多材料選的並不好，大家在購買上應該可以買到更適合的才是。
首先，到五金行跟老闆說：我要買40W藍色色管，老闆接著問：你要用什麼來付帳呢？你回答：用信用卡（記得揮揮手）老闆說：小店恕無法刷卡，你：你接受信用刷卡（揮揮手），老闆：不能刷就是不能刷，還有你別學絕地武士在那邊亂揮手，我是台灣人，不吃那一套。你：老實掏出新台幣...
言歸正傳，40W的長度其實過長了，約為47吋，光劍的長度只需40吋，30W的約為35吋，又好像短了些，但我仍然建議使用30W的，所以大家可以先問看看有沒有賣30W的，我住家附近的五金行告訴我沒有30W的，但我相信應該有才對。
顏色有綠色、藍色、紅色、和黃色四種，亮度很亮，即使在太陽光底下依然清晰可見，夜晚中保證幾百公尺外依然看到你在揮光劍。
接下來，問老闆有沒有賣直流日光燈組（夾汽車電瓶就會發亮的），買了這兩種後，老闆會比較肯幫你找劍柄用的管子，我這邊的五金行東西實在不多，所以我連亮晶晶的不鏽鋼管或是鋁管都沒買到，只買到一根醜醜的鐵管（還很重，無法打洞），買到後順便買這個尺寸相容的管蓋。
ps.關於直流日光燈組，我試過三種牌子，其中只有"永神電子日光燈"可以8.6V電池點亮40W燈管，其餘都與它的規格相符合--一定要用12V才能點亮，但由於劍柄空間狹小，能以越低的電壓點亮是較好的，但是，截至本文完成之時，我附近的五金行已經不賣永神牌了，因為據說容易壞，因為它的電路設計沒那麼精準，但對我們來說卻是最適用的，買不到這個牌子著實另我後續的製作棘手的多。
接著到電子材料行，買兩公尺的細漆包線，粗的我試過會比較亮，但是外露的有點明顯。以及三號電池座四入(2x2)兩個 + 一入兩個。開關一個（選擇你能裝上去的樣式）。（結帳的時候別忘了揮手）
製作指南：
東西買齊後，回家先把色管裝上直流日光燈組，然後想辦法接上電源，這個電路我試過從7.2V到14.4V都會亮，當然...電壓越高越亮，低於7.2V或高於14.4V我沒試過，有電瓶先接電瓶，有變壓器接變壓器，不然只好先把電池座接一接，裝好電池測試，總之要先確定買來的東西一切工作正常。（順便爽一下，看看那奇異的顏色，口水小心不要滴到材料...）
確定會亮之後，就開始拆電路板，非常的好拆，用剪刀把兩側電線剪斷（留二十公分左右線長，以利後續剪修），用螺絲起子卸下電路盒以及固定螺絲，電路板就得手了。
接著來處理色管，（講究的話，建議先把一端（外頭那端）的接觸端子用老虎鉗凹斷）將漆包線焊接在端子上（漆包線兩端記得先用沙紙去漆，才不會接觸不良），如圖一，注意必須將線同時焊在兩隻接觸端子上 （雖然一端就會亮了，但焊兩端多了份保障）。
（圖一）
然後沿著燈管拉長，邊拉長邊用透明膠帶將漆包線黏在燈管上，最後多留10公分左右，然後將電路板接燈座的那兩條電線拉過來，一條直接焊在燈管接觸端子上（劍柄端），一條則焊在剛剛那條漆包線上。

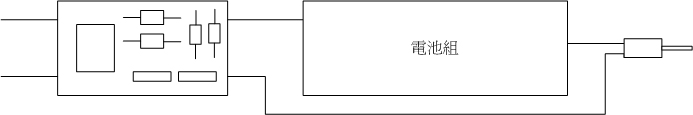

接著將電池組依串連原則焊好，一端焊在電路板的電源線上，一端則焊在開關上，取一條接線，一端焊在開關，一端焊在電路板的電源線上，如圖二之配線：
（圖二）
至此，電路部份已經完成，裝上電池，打開開關看看會不會亮。
不會亮：你可能哪裡沒焊好，或者焊錯了，檢查看看吧。

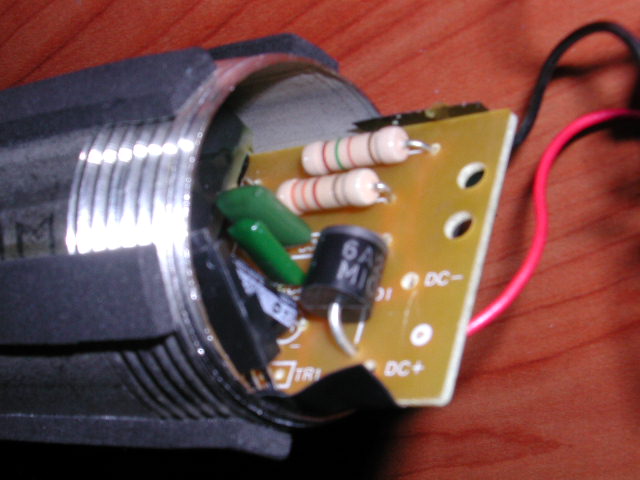

會亮：如圖二之電路板所示，由於功率晶體之配置太佔位置，因此小心將它往下折彎，然後在折彎處以絕緣膠帶黏貼保護，以免短路，電路板背面亦可做絕緣保護。接著如圖三，將電路部份小心放入劍柄中。
（圖三）

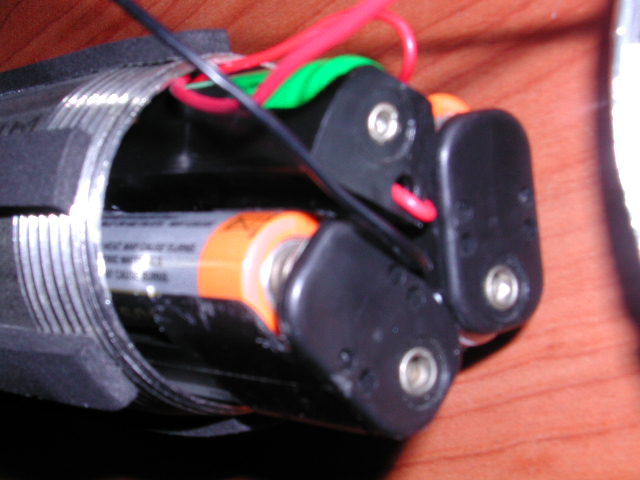

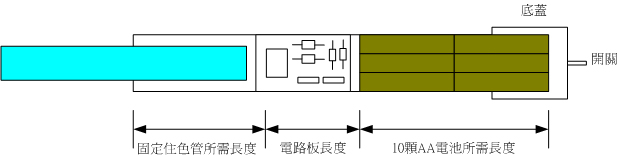

電路板和電池（電池排列法如圖四)應該是剛好密合著放入的，至於色管則與劍柄之間有相當大的空隙，這時找看看有沒有塑膠軟墊之類的，像我是很克難啦，直接剪報紙來用，剪適當長度與寬度的報紙，然後用透明膠帶先黏一下，黏好後，一樣用膠帶將紙墊的一端黏在色管上，然後開始纏繞它.... 繞至差不多的厚度時，再用膠帶固定一次。接著就將它"硬塞"入劍柄中，努力的塞阿（如果能很輕鬆的放入，代表不太牢固），我塞完後覺得還有些空隙，因此又削了幾根竹筷子當固定拴，將它打入縫隙中，實驗證明... 我亂揮到現在，光刃還沒有飛出來過 ^^，而且也沒有鬆動的跡象喔。

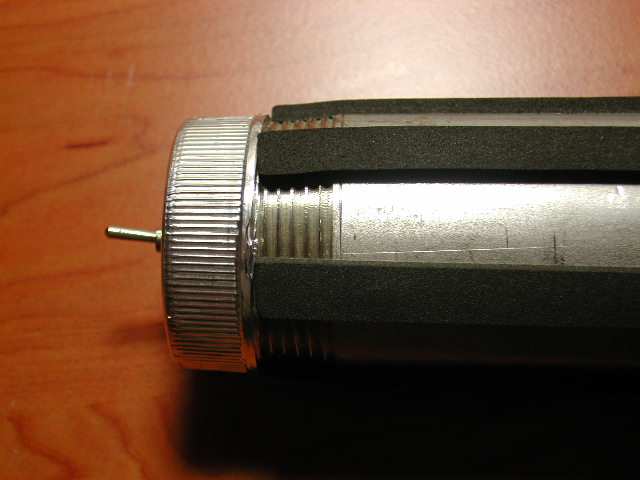

最後，將管蓋的中央用電鑽打個洞，如圖五：
（圖四）
（圖五）
再將開關鎖入就完工了（我買的開關可輕易用附上之六角螺絲固定）。

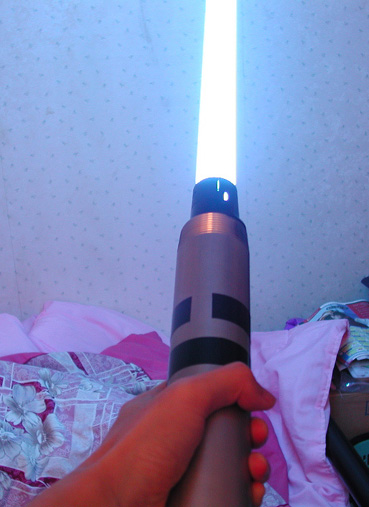

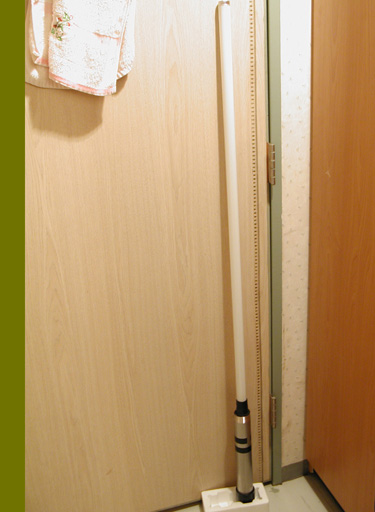

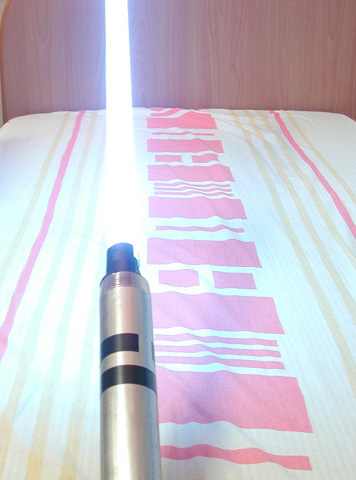

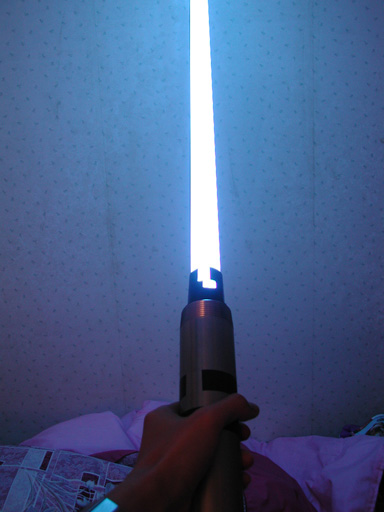

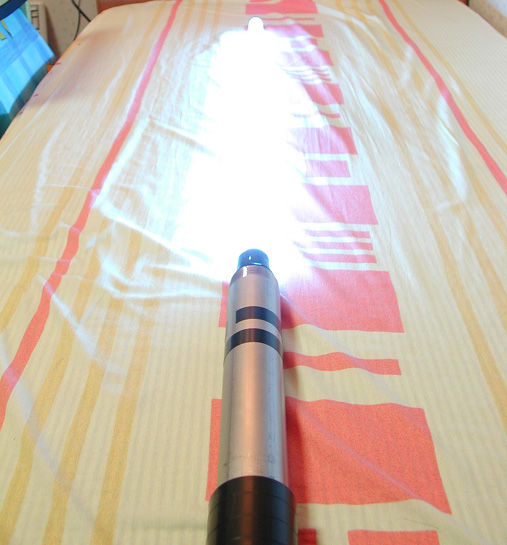

完工的樣子如圖六：
（圖六）

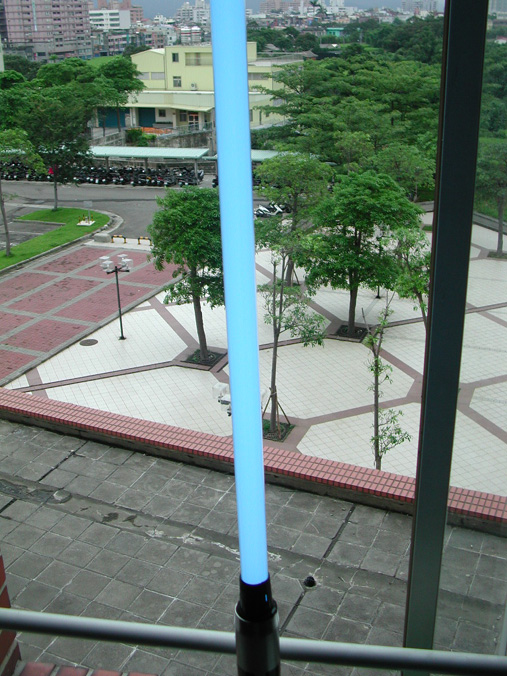

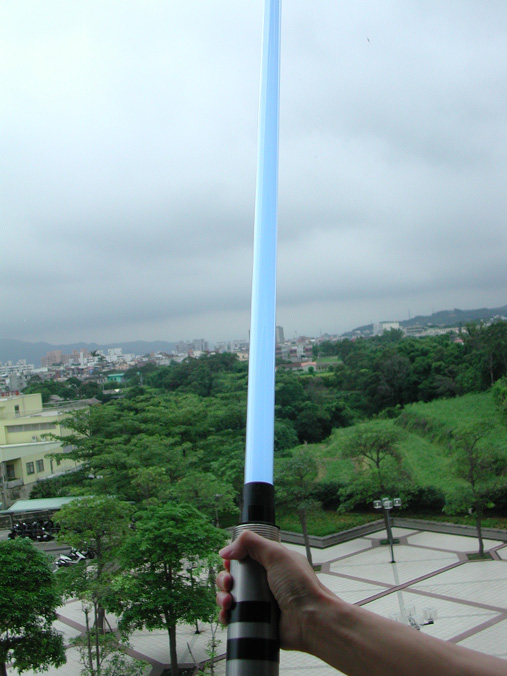

在陽光照射下仍然是不夠亮，若在室內則還可以接受。
Project 1著重在功能上，Project 2 則打算將電路部份瘦身一下，並加強劍柄美觀，以求符合原作設定。
